1.處不得有油污、灰塵，hdpe土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時必須在焊接前清理干凈。

　　2.膜與支撐材料接觸面要力求平整，以免薄膜被刺破，喪失其防滲作用。對凹凸不平的地方可事先鋪設細粒墊層，以保護薄膜不被損傷。

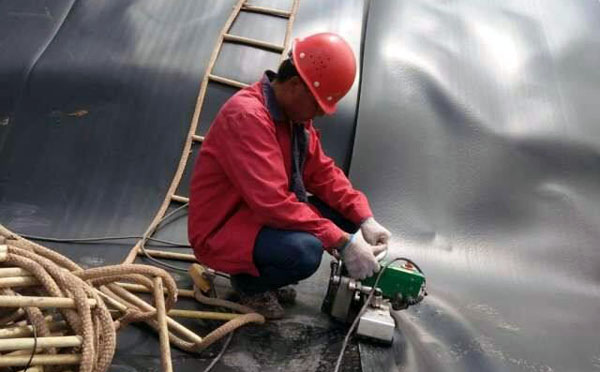

　　3.焊接開始時，必須在現場先試焊一條0.9mm×0.3mm的試樣，搭接寬度不小于10cm,并用拉力機現場進行剝離和剪切試驗，試樣合格后，便可用當時調整好的速度、壓力、溫度進行正是焊接。

　　4.膜自身連接要緊密。土工膜連接方式包括粘接法、焊接法以及硫化法。


　　5.接過程中，需隨時注意焊機的運行情況，要根據現場的實際情況對速度和溫度進行微調。

　　6.膜與周邊邊界必須嚴密結合。如果地基是淺層砂石透水層，則應將砂石挖掉，直至基巖，然后澆筑混凝土底座，將HDPE土工膜固定在混凝土內;有些地基是不透水粘土層，可開挖深為2米、寬4米左右的錨固槽，將土工薄膜置于槽內，然后密實回填粘土;當地基是深厚的砂石透水層，采用HDPE土工膜鋪蓋的方式進行防滲，其長度要根據計算來確定。

　　7.要求整齊、美觀、不得有滑焊、跳走現象。

　　8.上土工膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成t字型， 　 不得十字交叉。

　　9.土工膜焊縫應盡量錯縫搭接，膜塊間形成的結點，應為t字型，盡量減少十字型，縱模向焊縫交點處應用擠壓焊機加強。
