復(fù)合土工膜各種連接方式的優(yōu)缺點

文章出處：admin 人氣：3100發(fā)表時間：2020-05-21 08:05:59

導(dǎo)讀：復(fù)合土工膜接縫連接質(zhì)量的好壞，直接影響到防滲整體的抗拉強度與透水性，對大部分熱塑性非結(jié)晶型復(fù)合土工膜與熱塑性結(jié)晶塑復(fù)合土工膜均適用。與焊接法相比，粘接法的適用范圍

　　鋪設(shè)后的復(fù)合土工膜出于接縫的存在并未形成一個防滲整體，還需進行接縫的連接。復(fù)合土工膜接縫連接質(zhì)量的好壞，直接影響到防滲整體的抗拉強度與透水性，關(guān)系工程建成后的運行效果。綜合復(fù)合土工膜在土石壩防滲工程的應(yīng)用，接縫的連接方法可以分為焊接法、粘接法以及硫化法3種。

　　復(fù)合土工膜連接方式之焊接法

　　焊接法是一種應(yīng)用廣泛的復(fù)合土工膜接縫連接方法，對大部分熱塑性非結(jié)晶型復(fù)合土工膜與熱塑性結(jié)晶塑復(fù)合土工膜均適用。考慮接縫連接施工時的方便以及復(fù)合土工膜材料本身的特點，焊縫的形式有搭接焊縫和疊合焊縫。其中，尤以搭接焊縫運用范圍較廣。目前，國內(nèi)施工中搭接焊縫常采用土工膜雙縫焊接、土工布縫合的接縫方法。施工現(xiàn)場這類焊縫往往會出現(xiàn)土工膜與土工布脫離、松弛的現(xiàn)象。取樣測試后，發(fā)現(xiàn)接縫剪切強度僅為母材的 20~40，達不到《水利水電工程土工合成材料應(yīng)用技術(shù)規(guī)范》(SL/T225-9)中接縫強度不得低于80%的要求。針對以上問題，我們提出了相關(guān)加固方法，即膜與布、布與布采用熱熔膠黏劑粘合成一體，結(jié)果表明，加固后效果顯著，接縫強度滿足規(guī)范要求。

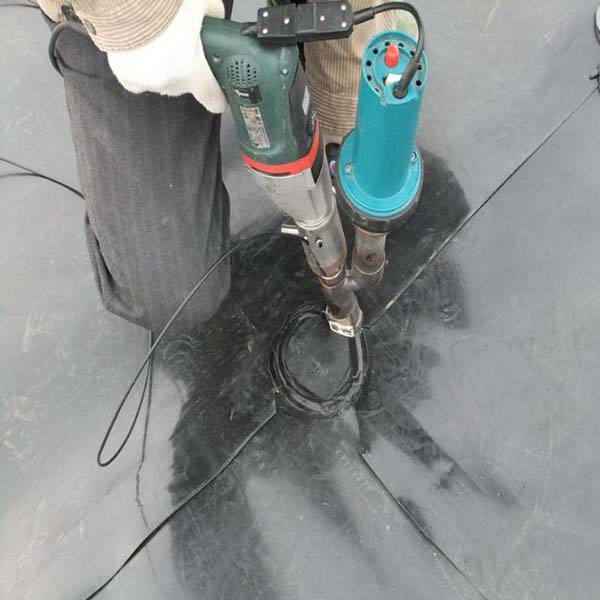

　　根據(jù)加熱方法的不同，焊接法有如下幾種類型：熱楔焊接法、熱熔擠壓焊接法、高頻熱焊法、高溫氣焊法。各種焊接方法原理大體相似，通過熱源熔化接縫處的復(fù)合土工膜，待形成熔合焊縫后再施加擠壓力，然后連接的復(fù)合土工膜熔合成一個整體。目前國內(nèi)應(yīng)用較為廣泛的是熱楔焊接法，我們對熱楔焊接法 HDPE土工膜焊縫進行焊縫剝離試驗和剪切試驗，試驗結(jié)果表明，剪切強度變化范圍為母材強度的0.91? 0.99倍，剝離強度為母材的0.77?0.86倍，熱楔焊接法焊縫質(zhì)量穩(wěn)定。值得一提的是，多數(shù)復(fù)合土工膜焊接時采用雙焊縫，兩條焊縫之叫留有空腔，每隔一定距離將焊縫焊死密閉。空腔的作用是便于后續(xù)充氣檢查焊縫的質(zhì) 量。上文提到的熱楔焊接法與高溫氣焊法都可以雙縫焊接形成充氣檢測空腔。

　　復(fù)合土工膜連接方式之粘接法

　　類似如復(fù)合土工膜之間的連接，除了焊接還可以使用粘接。與焊接法相比，粘接法的適用范圍較小，粘接法可用于熱塑性而非結(jié)晶型復(fù)合土工膜的連接，對熱塑性結(jié)晶型復(fù)合土工膜一般不適用。非結(jié)晶塑材料制成的復(fù)合土工膜，采用粘接法進行接縫連接仍有較大的優(yōu)越性。粘接法包含溶合劑法與粘合劑法。溶合劑可以將連接區(qū)的復(fù)合土工膜溶合成整體，而粘合劑可以將擬連接的復(fù)合土工膜膠粘成整體。兩者的粘接原理雖不同，施工方法卻一致。將溶合劑或粘合劑均勻涂覆在待連接的兩復(fù)合上工膜表面，用輥輪緊緊壓合，還可以放置砂袋進一步壓緊。

　　復(fù)合土工膜連接方式之硫化法

　　硫化法通常適用于由合成橡膠或天然橡膠制成的復(fù)合土工膜的連接。硫化法的原理是讓連接區(qū)的橡膠類復(fù)合土工膜與界面所夾的橡膠片發(fā)生硫化反應(yīng)，使得接縫牢固地緊密粘接。因為硫化反應(yīng)需要在特定的環(huán)境與條件下才能發(fā) 生，所以大范圍的接縫連接主要在工廠內(nèi)的硫化室中實施。由于施工條件的限制，工地上針對少量的接縫可用硫化夾進行小片硫化連接。

　　施工過程中應(yīng)注意的若干細節(jié)

　　在未覆蓋保護層前，為防止大風(fēng)吹損土工膜，可使用砂袋等軟性重物壓住土工膜的邊角。夏季溫度較高期間鋪設(shè)土工膜，膜應(yīng)呈寬松狀，以適應(yīng)冬季氣溫下降后的冷縮變形。例如瀑河水庫庫區(qū)防滲工程中預(yù)留3%的伸縮變形量，在氣溫較高的5~11月期間施工，施工時未留足夠余幅以適應(yīng)冷縮變形，冬季氣溫降低導(dǎo)致產(chǎn)生了長達36m的應(yīng)力裂縫。為適應(yīng)壩體沿壩軸線方向的變形，壩面及中央土工膜可考慮設(shè)置縱向伸縮節(jié)，伸縮節(jié)設(shè)置間隔結(jié)合工程實際確定。伸縮節(jié)與膜接頭采用焊接，應(yīng)特別注意伸縮節(jié)與土工膜搭接處焊縫質(zhì)量。

HDPE土工膜在污水蒸發(fā)池中的重要作用土工膜接合焊接和測試

此文關(guān)鍵字：復(fù)合土工膜

免責(zé)聲明：部分文章信息來源于網(wǎng)絡(luò)以及網(wǎng)友投稿，本網(wǎng)站只負責(zé)對文章進行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點或證實其內(nèi)容的真實性，如本站文章和轉(zhuǎn)稿涉及版權(quán)等問題，請作者在及時聯(lián)系本站，我們會盡快處理。
標題：復(fù)合土工膜各種連接方式的優(yōu)缺點????????地址：http://www.hb989.cn/tgmzx/241.html
